工作原理

在一定的壓力下，利用空氣中氧、氮在碳分子篩上的擴散速率差異較大， 短時間內，氧分子被碳分子篩大量吸附，氮分子在氣相富集，達到氧氮分離。

▲ 由于碳分子篩對氧的吸附容量隨壓力的不同而有時顯差異，降低壓力， 即可解吸碳分子篩吸附的氧分子，使碳分子篩再生，得以重復循環使用。

▲ 采用兩個吸附塔工藝，一塔吸附產氮，一塔解吸再生，循環交替，連續 產出高品質氮氣。

技術特點

●  設備運行能耗低，成本少，適應性強，產氣快速，純度易調節;

●  完善的工藝流程設計，最優使用效果;

●  模塊式結構設計，節省占地面積;

●  操作簡便，性能穩定，自動化程度高，可實現無人運行;

●  合理的內部構件，氣流分布均勻，減輕氣流高速沖擊;

●  特有的碳分子篩保護措施，延長碳分子篩的使用壽命;

●  關鍵部件采用著名品牌是設備品質的有效保證;

●  自動放空裝置，保證成品氮氣品質;

●  具有多種故障診斷、報警及自動處理功能;

●  可選配觸摸式屏幕顯示、露點檢測、節能控制、DCS 通訊等。

技術指標

●  氮氣產量:5~3000Nm3/h

●  氮氣純度:95%~99.999%

●  氮氣壓力:0.1~0.7MPa(可調)

●  露點:-40℃ 或 -60℃

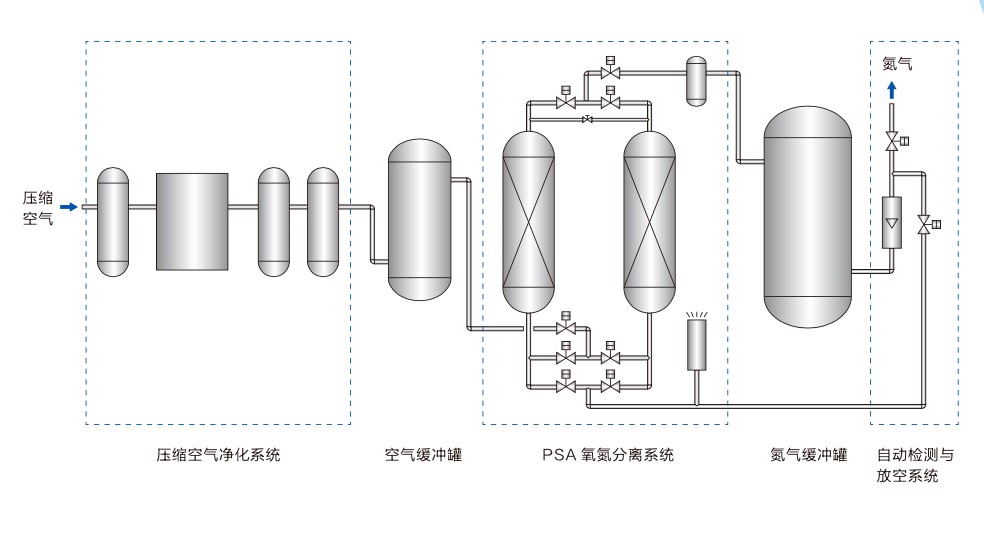

原理流程圖

技術參數

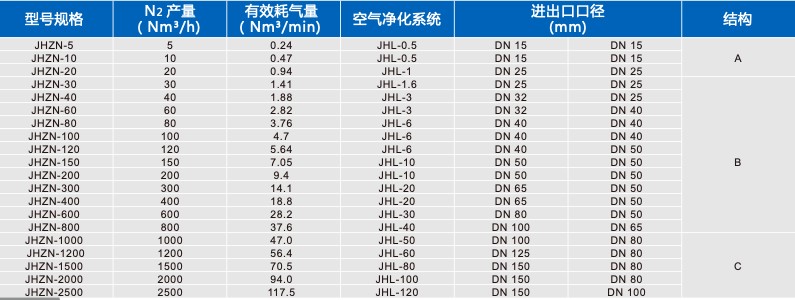

JHZN 標準型氮氣設備(99.5%N2)

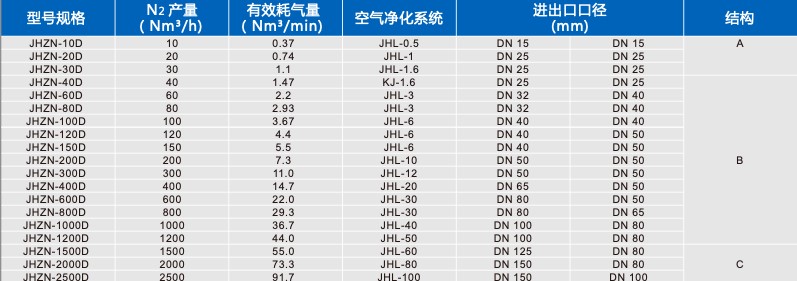

JHZN-D 型氮氣設備(98%N2)

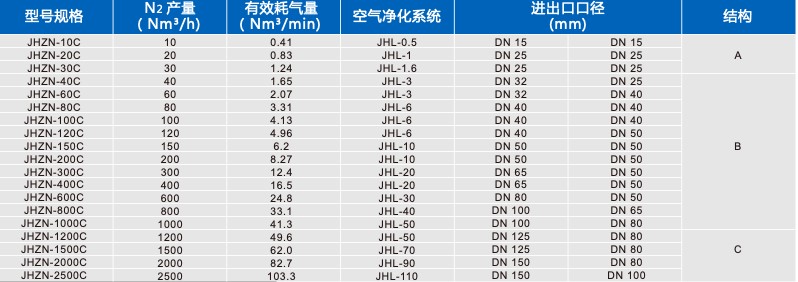

JHZN-C 型氮氣設備(99%N2)

JHZN-B 型氮氣設備(99.9%N2)

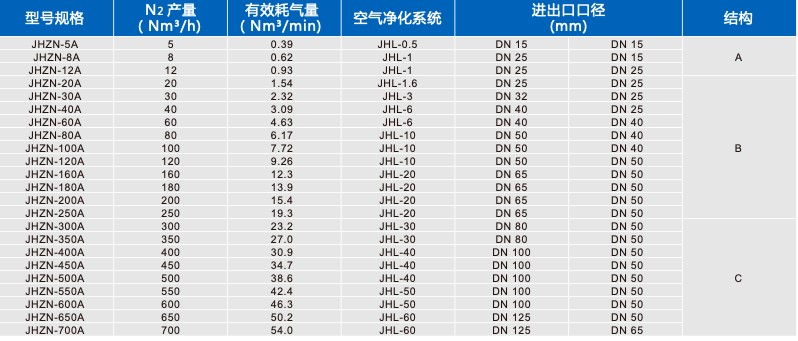

JHZN-A 型氮氣設備(99.99%N2)

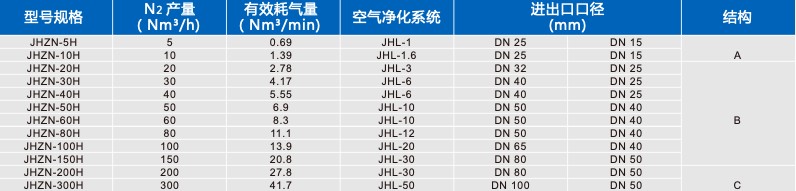

JHZN-H 型氮氣設備(99.999%N2)

1. 上表所列數據均以原料壓縮空氣壓力 0.7MPa( 表壓 )、環境溫度 38℃ 、1 個標 準大氣壓下及 80% 相對濕度為設計基準;

A: 空氣凈化系統與 PSA 氮氣設備一體式設計;

   B: 空氣凈化系統與 PSA 氮氣設備分體式設計;

   C: 空氣凈化系統與 PSA 氮氣設備需現場組裝;

如上表未涉及的型號或設計條件改變時，設備詳細資料請向本公司咨詢、索取。
