工作原理

冷干機是根據冷凍除濕原理，將濕熱的壓縮空氣通過蒸發器進行熱交換， 使壓縮空氣的汽態水分凝結成液態水，通過氣水分離器排出機外。

技術特點

●  設備再生耗氣量少，能耗低;

●  成品氣露點低，可達 -70 ℃;

●  微電腦控制，LCD、LED 顯示實時設備運行狀態;

●  多種故障報警及處理功能;

●  可選配 RS485/RS232、聯動接口及露點檢測功能;

●  合理的結構設計，便于操作與維護。

技術指標

風冷型冷干機

●  額定處理氣量:1~200Nm3/min

●  成品氣露點:-23 ℃(常壓下)

●  壓力損失:≤0.02MPa

工作壓力:0.6~0.8MPa( 可供 0.8~3.0MPa)

進氣溫度:<38 ℃

冷卻方式:風冷

環境溫度:38 ℃

水冷型冷干機

●  額定處理氣量:1~200Nm3/min

●成品氣露點:-23 ℃(常壓下)

●  進氣溫度:<38 ℃

工作壓力:0.6~0.8MPa( 可供 0.8~3.0MPa)

進水壓力:0.2~0.4MPa

進水溫度:≤32 ℃

冷卻方式:水冷

高溫型冷干機

●  額定處理氣量:1~200Nm3/min

●成品氣露點:-23°C(常壓下)

●  進氣溫度:<80 ℃

工作壓力:0.6~0.8MPa( 可供 0.8~3.0MPa)

進水壓力:0.2~0.4MPa

進水溫度:≤32 ℃

冷卻方式:水冷、風冷

原理流程圖

1、冷媒壓縮機

2、熱氣旁通閥

3、水量調節閥

4、水過濾器

5、水冷式冷凝器

6、干燥過濾器

7、熱力膨脹閥

8、氣液分離器

9、蒸發器

10、預冷器

11、氣水分離器

12、電子排污閥

13、風冷式冷凝器

干機技術參數

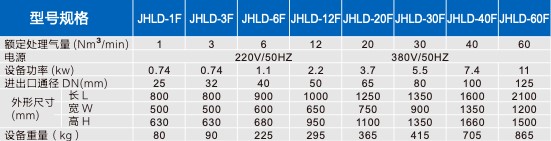

風冷型冷

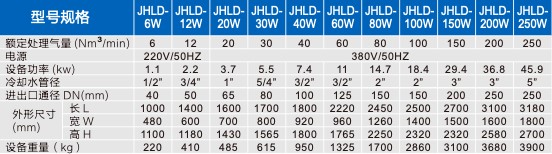

水冷型冷干機

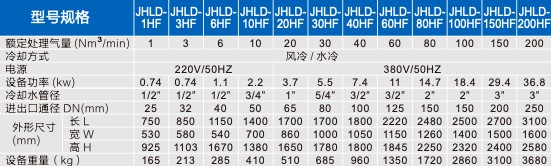

高溫型冷干機
